Kurzliner-Verfahren zur punktuellen Kanalreparatur

Lokale Schäden im Kanal grabenlos und dauerhaft sanieren

Das Kurzliner-Verfahren gehört zu den bewährten Reparaturverfahren der grabenlosen Kanalsanierung. Es wird eingesetzt, um örtlich begrenzte Schäden in Abwasserleitungen dauerhaft zu sanieren, ohne dass umfangreiche Tiefbauarbeiten notwendig sind.

Dabei wird ein mit Harz getränktes Trägermaterial mithilfe eines Packers exakt an die beschädigte Stelle im Rohr eingebracht und dort unter Druck an die Rohrwand gepresst. Nach der Aushärtung entsteht eine innenliegende, dichte und stabile Reparaturstelle, die das Rohr dauerhaft abdichtet und stabilisiert.

Das Verfahren eignet sich besonders für lokale Schäden wie Risse, Löcher oder beschädigte Muffen im Kanal.

Typische Schadensbilder im Kanal

Kurzliner werden eingesetzt, wenn einzelne Schadstellen im Rohrsystem repariert werden müssen.
Typische Schäden sind:
•    Risse im Rohr
•    beschädigte Muffen
•    Löcher im Rohrmaterial
•    Korrosionsschäden
•    lokale Undichtigkeiten
•    kleine Ausbrüche im Rohr


Solche Schäden können dazu führen, dass Abwasser austritt. Das Kurzliner-Verfahren ermöglicht eine gezielte und wirtschaftliche Reparatur dieser Schadstellen.

Einordnung des Kurzliner-Verfahrens

Das Kurzliner-Verfahren gehört zu den punktuellen Reparaturverfahren der grabenlosen Kanalsanierung. Es wird eingesetzt, um örtlich begrenzte Schäden innerhalb einer Kanalhaltung dauerhaft zu reparieren.
Im Gegensatz zu Renovationsverfahren wie der Schlauchlinersanierung wird dabei kein kompletter Kanalabschnitt erneuert, sondern lediglich die beschädigte Stelle saniert.
Dadurch stellt der Kurzliner häufig eine wirtschaftliche Lösung für einzelne Schadstellen im Kanalnetz dar.

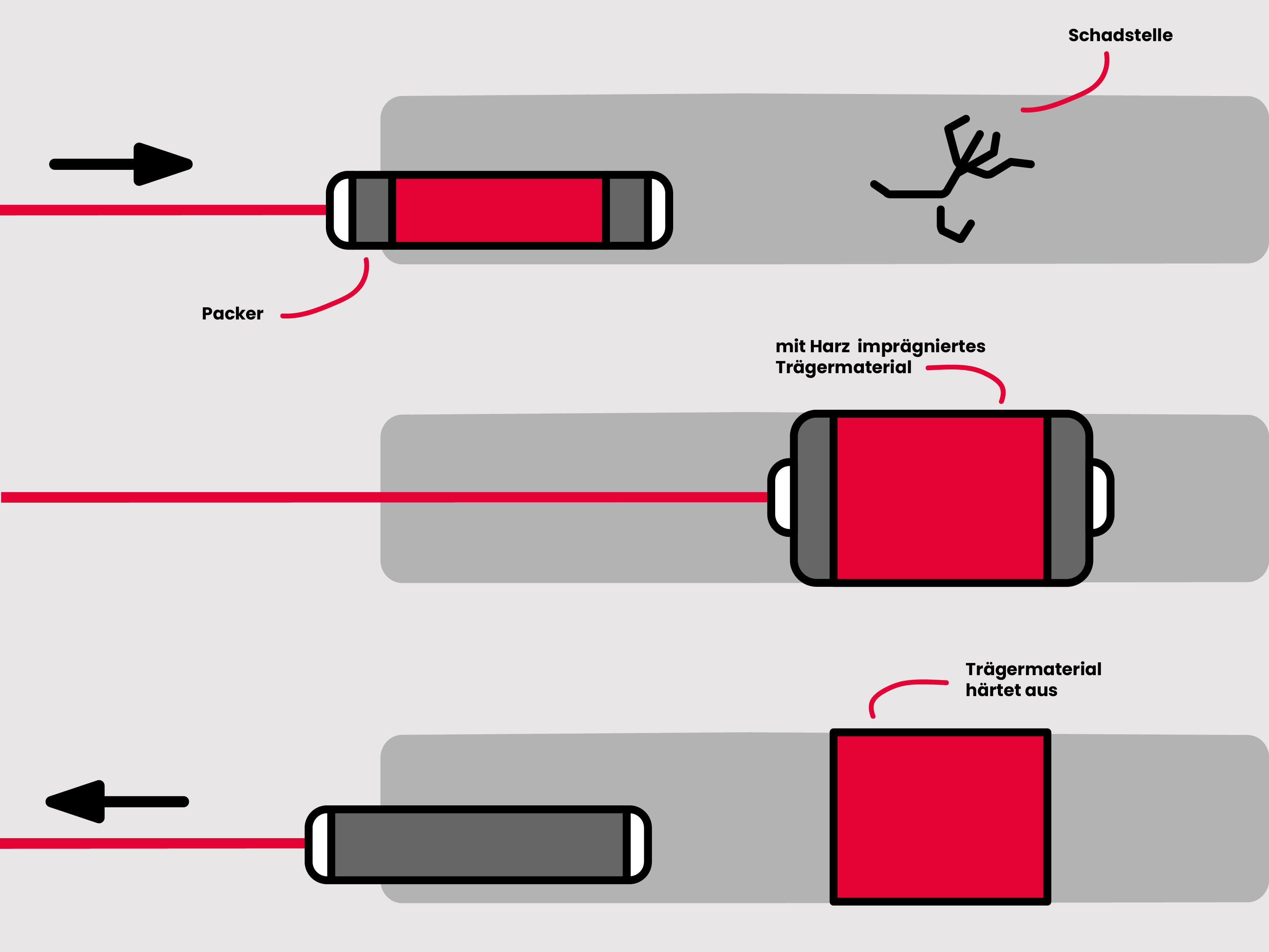

Wie funktioniert das Kurzliner-Verfahren?

Die Reparatur erfolgt mithilfe moderner Kanalrobotertechnik.



1. Vorbereitung der Schadstelle
Zunächst wird die beschädigte Stelle mit einem Kanalfräsroboter vorbereitet.
Dabei werden:

  • Wurzeln entfernt
  • beschädigte Materialien abgetragen
  • Unebenheiten geglättet

Diese Vorbereitung verbessert die Haftung des Kurzliners an der Rohrwand.


2. Einbau des Kurzliners
Im nächsten Schritt wird ein mit Harz imprägniertes Trägermaterial auf einem Packer zur Schadstelle transportiert. Der Packer wird dort aufgeblasen und drückt den Kurzliner gegen die Rohrwand.


3. Aushärtung
Das Harz härtet aus und bildet eine innenliegende Reparaturstelle, die das Rohr dauerhaft abdichtet und stabilisiert.



Das Kurzliner-Verfahren kann in unterschiedlichen Rohrsystemen eingesetzt werden.

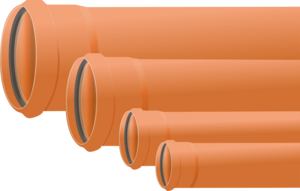

Rohrdimensionen
Bogengängige Systeme: DN 100 – DN 200
Gerade Kanalsysteme: DN 100 – DN 1000

Vorteile des Kurzliner-Verfahrens


Das Verfahren bietet mehrere Vorteile in der Kanalreparatur.

  • grabenlose Sanierung
  • wirtschaftliche Reparatur einzelner Schadstellen
  • kurze Bauzeiten
  • dauerhafte Abdichtung
  • bewährtes Verfahren in der Kanalsanierung

Gerade bei einzelnen Schadstellen innerhalb einer Kanalhaltung kann das Kurzliner-Verfahren eine wirtschaftliche Alternative zu umfangreichen Sanierungsmaßnahmen sein.



Grenzen des Verfahrens

Das Kurzliner-Verfahren eignet sich besonders für lokal begrenzte Schäden.
Wenn jedoch mehrere Schadstellen innerhalb eines Kanalabschnitts vorhanden sind, kann eine Renovation der gesamten Haltung, beispielsweise durch eine Schlauchlinersanierung, wirtschaftlicher sein.
Die Wahl des geeigneten Verfahrens erfolgt daher immer auf Grundlage der TV-Inspektion und Schadensanalyse.

Praxistest bei der Canal-Control Rohrsanierung

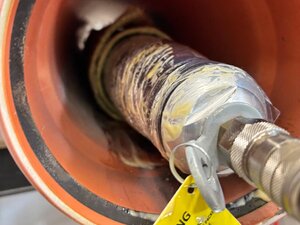

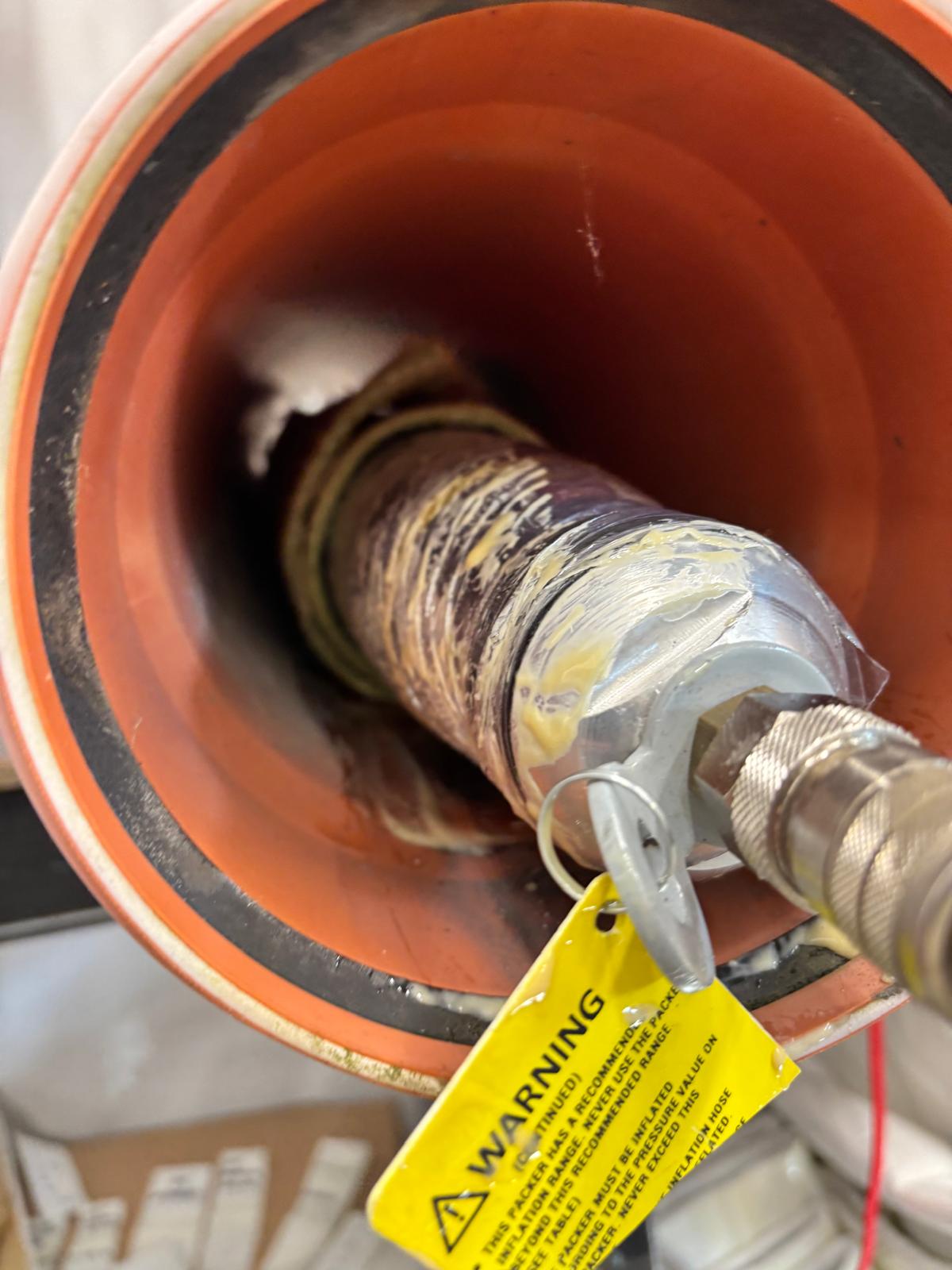

Wir legen großen Wert darauf, Sanierungsverfahren kontinuierlich zu prüfen und weiterzuentwickeln. Im Rahmen einer internen Schulung wurde kürzlich ein Testliner aufgebaut und erprobt, um neue Trägermaterialien und Harzsysteme eines Lieferanten zu testen. Ziel solcher Tests ist es, neue Materialien hinsichtlich:

  • Verarbeitung

  • Effizienz

  • Wirtschaftlichkeit

  • Qualität der Reparatur

zu bewerten.

Durch diese kontinuierliche Weiterentwicklung stellen wir sicher, dass für jede Schadstelle die technisch und wirtschaftlich beste Lösung eingesetzt wird.





Fachgerechte Bewertung der Schadstelle

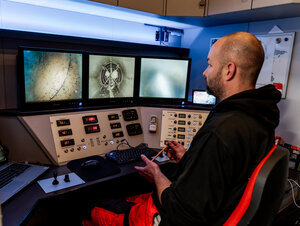

Nicht jede Schadstelle im Kanal erfordert das gleiche Reparaturverfahren. Wir bewerten auf Grundlage der TV-Inspektion, welches Verfahren technisch und wirtschaftlich sinnvoll ist. Neben dem Kurzliner kommen je nach Schadensbild beispielsweise auch Spachtelverfahren, Edelstahlmanschetten oder Hutprofile zum Einsatz.

Wann wird das Kurzliner-Verfahren eingesetzt?

Das Verfahren wird eingesetzt, um lokale Schäden innerhalb einer Kanalhaltung zu sanieren.



Wie lange hält ein Kurzliner

Bei fachgerechter Installation kann eine langfristige und dauerhafte Abdichtung bis zu 20 Jahren erreicht werden.



Muss der Kanal aufgegraben werden?

Nein. Die Reparatur erfolgt grabenlos mithilfe von Kanalrobotertechnik.
